Рекомендации по использованию F-разъемов для соединения телевизионного (коаксиального) кабеля
Опубликовано: 01.11.2017
Для соединения всех элементов квартирной телевизионной сети необходимо применять стандартные соединительные разъемы типа F (F-разъем), являющиеся стандартом для соединения коаксиальных телевизионных кабелей.
Установить F-разъем на телевизионный кабель достаточно просто, и это сможет сделать любой из вас.
|

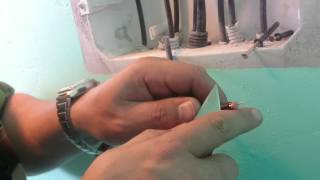

Приводим небольшую инструкцию в картинках и пояснениях: 1. Для установки F-разъема достаточно иметь острый нож, разъем и кабель, на который этот разъем будет устанавливаться. Как правильно подключить ТВ Антенну,кабель/How to properly prepare the antenna cable |
|
| 2. С помощью ножа надрезаем кабель по окружности до центральной жилы. Расстояние от надреза до края примерно 8-10 мм. Снимаем отрезанную часть. У вас должна быть только оголенная центральная жила. Затем отмеряем еще примерно 6-8 мм, надрезаем по окружности наружную защитную оболочку так, чтобы не разрезать находящуюся под ним оплетку экрана. Снимаем надрезанную часть | |
| 3. Теперь необходимо отвернуть оплетку экрана и фольгу, если она есть, на защитную оболочку, как указано на фото. | |
|
4. Наворачиваем F-разъем на кабель по часовой стрелке так, чтобы центральная изоляция дошла до упора, но не прошла за него. Это наглядно видно на фото. Разъем готов к использованию. |
|
| Для подключения телевизионного кабеля к разъему телевизора мы также рекомендуем применять F-разъем, применив переходную насадку. |
Такое соединение гарантирует качественную подачу сигнала в ваш телевизор.
